| 加工定制：是 | 品牌：朗强 | 货号：318-HD |
| HDMI 信号：HDMI 1.3，完全兼容HDCP1.2 | 传输距离：1080p@60Hz全高清信号采用CAT6网线可以传输120米 | 工作温度：0℃～60℃ |
深圳市朗强科技有限公司
联系人：何小姐
TEL：0755-82518370
CEL:13692213961
FAX：0755-82500201 QQ：2853379525
公司地址：深圳市福田区上梅林广夏路3号金广夏文科园4楼西

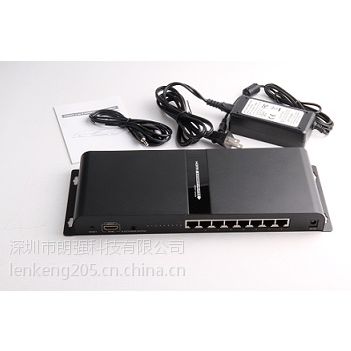

本产品为1进8出高清HDMI信号网线延长分配器（发射端），集分配和延长功能于一体，可配合8个接收端使用，将１路HDMI输入信号分配出8路相同的信号输出，并延长120米距离。支持红外传输，可通过遥控器控制远端信号源播放曲目。适用于高清音视频展销处、高清电视、机顶盒、DVD等投影设备的会议展示中心、数字监控中心。
产品特点
支持1路HDMI输入8路高清信号输出
使用Cat6网线传输1080p 60Hz信号可达到120米，优质线材可达到150米
兼容HDbitT传输协议的接收端设备
符合HDMI规格与HDCP1.2标准
全金属外壳设计，挂壁式设计
连接说明：
1）将主机的HDMI 输入接口通过HDMI线连接至HDMI信号源；
2）将红外发射延长线插入主机的IR EXTENDER OUT接口；
3）将主机的RJ45接口通过网线连接到HDMI EXTENDER RX接收端的RJ45输入接口；
4）将HDMI EXTENDER RX接收端的HDMI输出端口通过HDMI线连接至高清电视机的HDMI接口，并将高清电视机的信号源通道设置为对应的HDMI接口；
4）接通主机电源（产品电源指示灯点亮），本机开始工作。
六、常见问题
问：电视机右下角显示“Waiting forConnection…”？
答：1）检查发射端（TX）和接收端（RX）电源是否接好，电源指示灯是否点亮。
2）检查HDMI线、网线连接是否牢固。
问：电视机屏幕显示“Pleasecheck the TX input signal”？
答：1）检查发射端（TX）是否有HDMI信号输入。
2）尝试信号源与电视机直连，或尝试更换信号源、HDMI线材再测试。
问：图像卡、不稳定？
答：1）检查发射端（TX）到接收端（RX）之间的长度是否在本产品要求范围内。
2）复位发射端（TX）和接收端（RX），重新连接。
技术参数
项目 | 参数说明 |
HDMI 信号 | HDMI 1.3，完全兼容HDCP1.2 |
输入端口 | 1 x HDMI |
输出端口 | 8 x RJ45 |
网络信号指示灯 | 8 x LED |
传输协议 | HDbitT |
支持分辨率 | 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz |
传输距离 | 1080p@60Hz全高清信号采用CAT6网线可以传输120米 |
红外遥控 | 支持20～60KHz的红外遥控设备 |
工作温度 | 0℃～60℃ |
电源供电 | DC12V/3A |
整机功耗 | <24W |
尺寸 | 299(W)x 110.7 (D) x29.6 (H) mm |
重量 | 430g |
颜色 | 黑色 |
